排水装置設計・施工

排水桝・目皿・ＶＰ加工管・取付金具の紹介

橋梁本体にとどまらず付帯設備についても長寿命化対策が重要視されております。
さらに大型排水装置の設置安全性等を考慮したり、メンテナンスや補修・交換等のランニングコストを縮減する為に従来の塩ビ製排水管だけでなく多種多様化する各種排水管（ＦＲＰ・高気密ステンレス排水管等）仕様にもフレキシブルに対応致します。
橋梁補強補修工事に伴う施工困難な３次元排水管復旧施工時に高い施工性を発揮するフレキシブル管(TNTフレキ管)も多数の実績がありますのでお問い合わせ下さい。

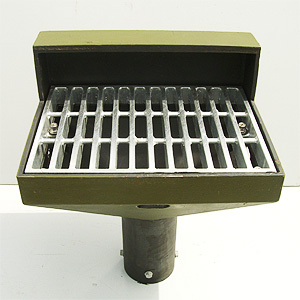

【排水桝】

鋳物製の排水目皿・排水桝の木型を豊富に保有し首延長加工や穴加工が可能です。
小規模橋梁補修時に発生する目皿等は木型が無い場合は鋼製材にて提供致します。
排水桝は設置ニーズにより鋳物・鋼製・ＦＲＰ等材質も様々ですが、ご要望に迅速に対応しておりますので、特殊製品もお気軽にご相談下さい。

■グレーチング桝（チェーン式）
■グレーチング桝 (ボルト止式)
■排水桝(FRP桝)
■排水桝(首偏芯式)
■排水桝(その他)

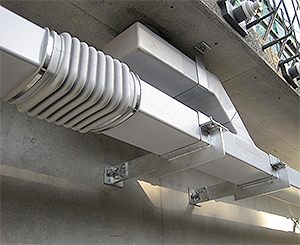

【ＦＲＰ排水管】

防食性・耐候性・耐久性に優れたＦＲＰ排水管（丸型・角型）も各種対応致します。切断加工・曲管・インナージョイント加工等各種製作しております。

施工実績：
・内閣府沖縄総合事務局
　（若狭高架橋）･･･ＦＲＰ丸型排水管
・国土交通省九州地方整備局
　（熊本３号湯浦川高架橋）･･･ＦＲＰ角型排水管

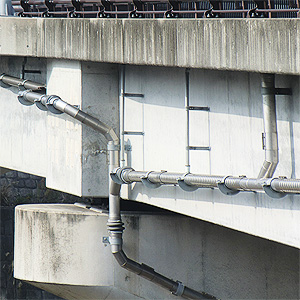

【高気密ステンレス丸排水管】

ＴＳステンレス丸型排水管「NETIS」
登録技術 CB-980013-V

特殊スパイラル技術等により橋梁排水管専用として開発された従来の鋼管に替わる長寿命排水管です。
非常に軽量なので大口径管でも安全安心な施工が可能となります。
元来寒冷地向けに開発された製品ですが、長寿命化が求められる場合や重量物配管が困難な施工条件の橋梁排水に適しています。

[特徴]
「塩害や寒暖、紫外線に強く長寿命です。」　
「軽量(Φ200×4mで約12kg)なので設置施工時の安全性が優れる。」
「材質SUS304なのでリサイクル性に優れる。」

[メーカーリンク]　株式会社トーカイスパイラル

施工実績：
・国土交通省　九州地方整備局（鹿児島港橋梁　黎明みなと大橋）
・国土交通省　九州地方整備局（雲仙島原　釘原橋）

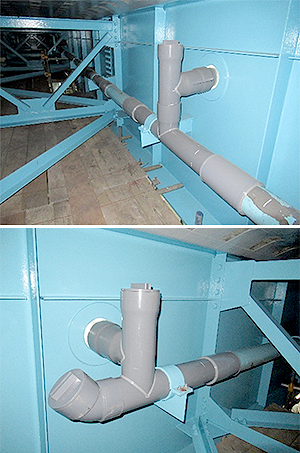

【ＴＮＴフレキ管】

橋梁補修・補強工事に伴い発生する既設排水管移設工事は部分的な切替工事になる為、現況合わせの３次元ラインの困難な施行となります。又、排水復旧工事は補強工種完了後から足場解体迄の短期間施工となる場合もあります。
そこでフレキシブルなＴＮＴフレキ管（NETIS CB-030096）を採用する事で、スピーディーな施行が可能なだけでなく、VP曲管等が不要となり尚且つ上部工と下部工間の既設伸縮装置としても機能する事が出来ます。

[メーカーリンク]　タイガースポリマー株式会社

■TNTフレキ管カタログ
■既設排水管復旧参考図　　（TNTフレキ管仕様）

施工実績：
・長崎県島原振興局
　（雲仙グリーンロード（分ヶ木橋他全12橋））
・長崎県県央振興局
　（大村レインボーロード（大舟尾大橋他全6橋））
・長崎県長崎振興局
　（一般国道202号橋梁補修工事　旭大橋）
・NEXCO西日本　鹿児島高速道路事務所（伊敷橋）
・北九州市建設局（八重洲跨線橋補修補強工事）
・国土交通省　宮崎河川国道事務所
　（木崎大橋外　3橋施工）
・佐賀県武雄土木事務所（伊万里山内高架橋補修工）

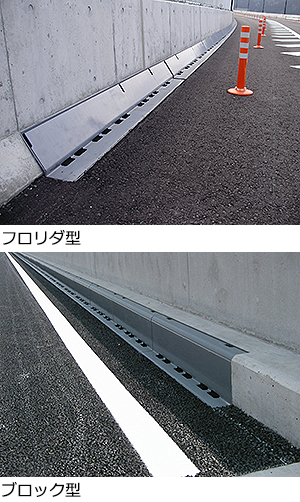

【橋梁用縁石兼用排水溝　ＦＤドレン】

橋梁排水装置としてFDドレンもお取り扱い致します。

FDドレンは「表面防錆処理」、「形状」、「安全性」を兼ね備えたライフサイクルコストの低減に寄与し、長寿命化に優れた製品です。

「表面防錆処理」
SGメッキ（溶融亜鉛メッキの１３倍の耐食性）＋ナイロン１２コーティング（耐水・耐塩水・耐熱・耐寒・等に優れ、塗膜が強靭で滑らかな為、衝撃・傷に強く流水性も高い）で構成されています。

「形状」「安全性」
車両が鋼製排水溝に乗り上げた時でも蓋が跳ね上がらない構造で、またチェーン装着により蓋の飛散防止により二重の安全構造となっています。
